交流電源防雷模塊使用說明
一、功能與特點
LMAC模塊型電源防雷器適用于B\C級，防止雷電過電壓和瞬間過電壓。
其主要特點有：
l 采用溫控斷路技術，并內置過流保護電路，徹底避免火災發生。
l 采用品牌元器件，運用先進的工藝制造，漏電流小，響應時間快，殘壓低。
l 方便安裝，維護簡單。
l 告警指示明顯，綠色(正常)、紅色(劣化)。
二、技術參數
品 名 | 交流電源防雷模塊 | ||||
型 號 | LMAC | ||||
標稱工作電壓 | 220V | ||||
最大持續工作電壓 | 385V | ||||
標稱放電電流（8/20μs） | 10kA | 20kA | 30kA | 40kA | 50kA |
最大通流容量（8/20μs） | 20kA | 40kA | 60kA | 80kA | 100kA |
保護水平（8/20μs） | <2000V | <2000V | <2000V | <2000V | <2000V |
接入導線面積 | ≥10mm2 | ≥10mm2 | ≥10mm2 | ≥16mm2 | ≥16mm2 |
外形尺寸 | 90×36×66mm | 90×77×68mm | |||
工作環境 | 溫度-40℃～+85℃，濕度≤95% | ||||

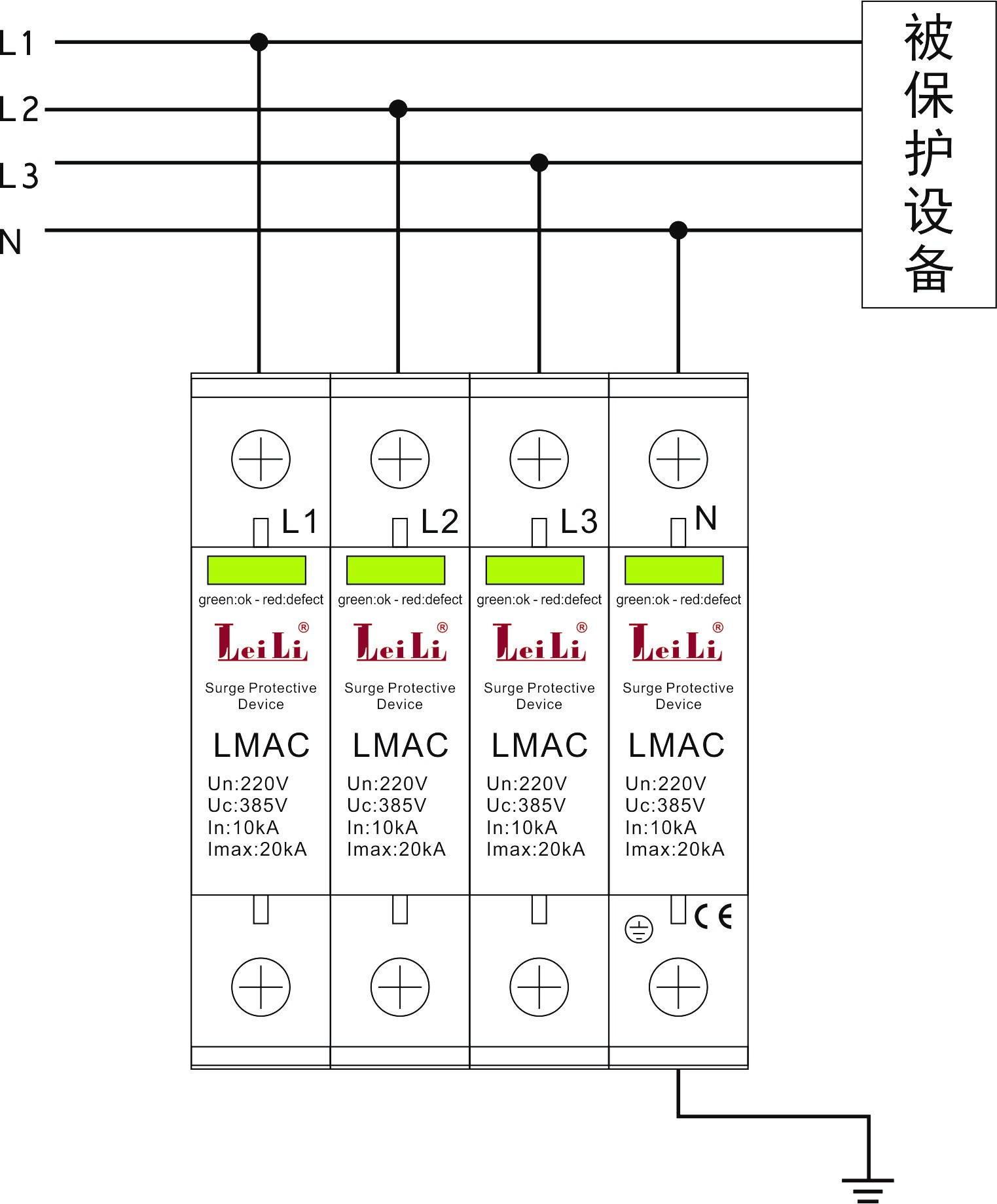

三、安裝接線圖及注意事項
1、防雷器為35mm標準導軌安裝。
2、將電源線分別由入線孔接入防雷器的“L1、L2、L3、N”端子，從PE端引出接地線連接到防雷接地母線。
3、請在斷電情況下安裝，以免發生以外，接入導線橫截面積必須符合技術要求。
4、防雷器無需特別維護，只要定期檢查接線是否松動，工作狀態是否正常。
5、故障窗口顯紅色時表示模塊已損壞，必須立即更換。
